紫铜导热测试

一、测试背景

紫铜因其优异的导热性能，被广泛应用于电子设备、LED 灯具、电源模块及功率器件散热结构中。在实际应用中，紫铜通常作为散热基板或热扩散部件，通过传导将器件产生的热量快速传递至空气或配合风扇、散热器进行热交换，以防止设备过热失效。

针对这类高导热金属材料，需要一种能够在短时间内、在工程装配状态下获得可靠导热参数的测试方法。瞬态平面热源法可在有限温升条件下完成测试，适用于紫铜等高导热材料的快速表征。

二、样品信息

1. 样品类型：紫铜块体样品；

2. 材料特性：各向同性金属材料；

3. 厚度：50 mm；

4. 典型应用：电子器件散热基板、热扩散块、功率模块散热结构。

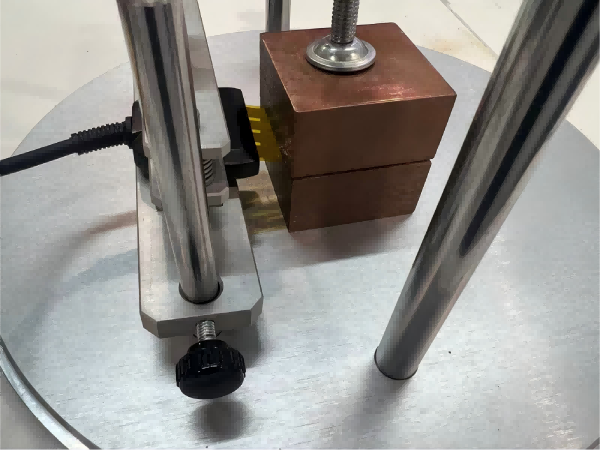

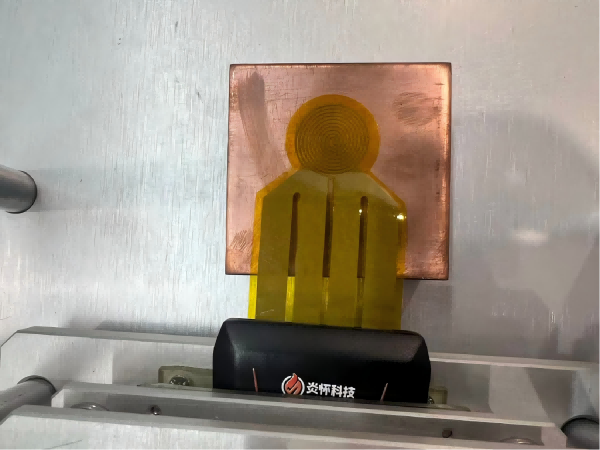

三、测试方法与装置

1. 测试仪器：TPS-YH98；

2. 测量模式：块体 @ 双面；

3. 测试目的：获取紫铜的本征导热系数。

四、测试参数

1. 测试时间：4 s；

2. 加热功率：3.5 W；

3. 测试环境：室温条件；

五、测试结果与分析

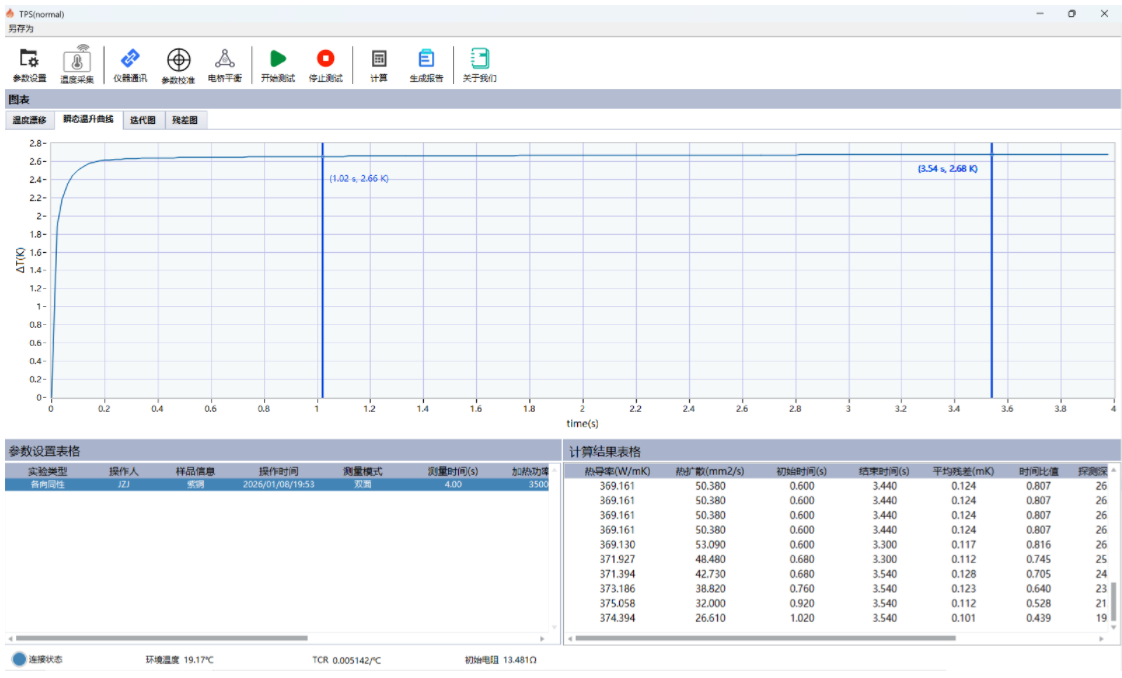

测试过程中温升曲线快速建立并趋于稳定，整体曲线平滑，无明显噪声或异常波动，表明传感器与样品之间接触良好。对有效时间区间内的数据进行拟合计算，得到紫铜样品的导热系数为：

375 W/(m·K)

该结果与紫铜材料的典型导热水平一致，验证了测试方法与装夹方式的可靠性，也体现了TPS方法在高导热金属材料测试中的适用性。
